MMS-772-SVF-A-5030-80 Mehrfachspanner 5030 Frontpage
Mehrfachspanner Spannbeispiel
Mehrfachspanner Spannbeispiel
Mehrfachspanner Spannbeispiel
Mehrfachspanner Spannbeispiel

Mehrfachspanner MMS-72 (772-SVF-A)

Ab: 1.086,00 exkl. MwSt.

  • Vorteile:
    • Flexibles Spannen von mehreren Werkstücken in unterschiedlicher Größe und Form
    • Ausgelegt für Serienfertigung
    • Einseitige Nullpunktorientierung
    • Alle vier Längsseiten sind geschliffen
    • Die Verzahnung ist profil-geschliffen (Härtewachstum eliminiert)
    • Oberflächengehärtet auf 60° HRC
    • Lagegenauigkeit durch rein horizontale Spannkraft
    • Hergestellt in Österreich
  • Breite: 72 mm
  • Länge: 200 mm – 700 mm
  • Verzahnung: 2 mm
  • Parallelität: +/- 0,01 mm
  • Wiederholgenauigkeit: +/- 0,01 mm
  • Spannkraft: Bis zu 38 kN
  • Spannweg: Bis zu 3,8 mm

MMS Grundkörper

200
300
400
500
600
700
72

MMS Fix-Backe

72mm

MMS Spann-Backe

72mm

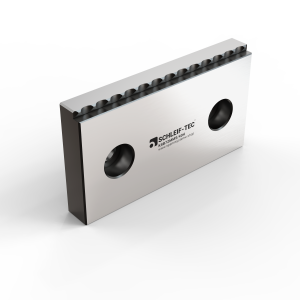

Krallenbacke für MMS-72

Stufenbacke für MMS-72

Gleitende Backe für MMS-72

WSA Werkstückanschlag

Artikelnummer Bezeichnung Länge Breite Höhe Lochbild
MMS-772-AB01-7220-80-100 Grundkörper 7220-100 200 mm 72 mm 72 mm 80+100 mm
MMS-772-AB01-7230-100 Grundkörper 7230-100 300 mm 72 mm 72 mm 100 mm
MMS-772-AB01-7240-100 Grundkörper 7240-100 400 mm 72 mm 72 mm 100 mm
MMS-772-AB01-7250-100 Grundkörper 7250-100 500 mm 72 mm 72 mm 100 mm
MMS-772-AB01-7260-100 Grundkörper 7260-100 600 mm 72 mm 72 mm 100 mm
MMS-772-AB01-7270-100 Grundkörper 7270-100 700 mm 72 mm 72 mm 10 0mm
MMS-772-SVF-AB03-72 Fix-Backe 48 mm 72 mm 69,70 mm
MMS-772-SVF-AB03-A01-AB04-72 Spannbacke 82mm 71,96 mm 69,70 mm
MMS-772-SVF-AB06-72 Gleitende Backe 72 mm
KSB72MMS/40H KSB Krallenbacke (Aufsatzbacke) 72 mm
SSB72MMS/40H SSB Stufenbacke (Aufsatzbacke) 72 mm
WSA-L58M6-ST-0 WSA Werkstückanschlag 58 mm 35 mm

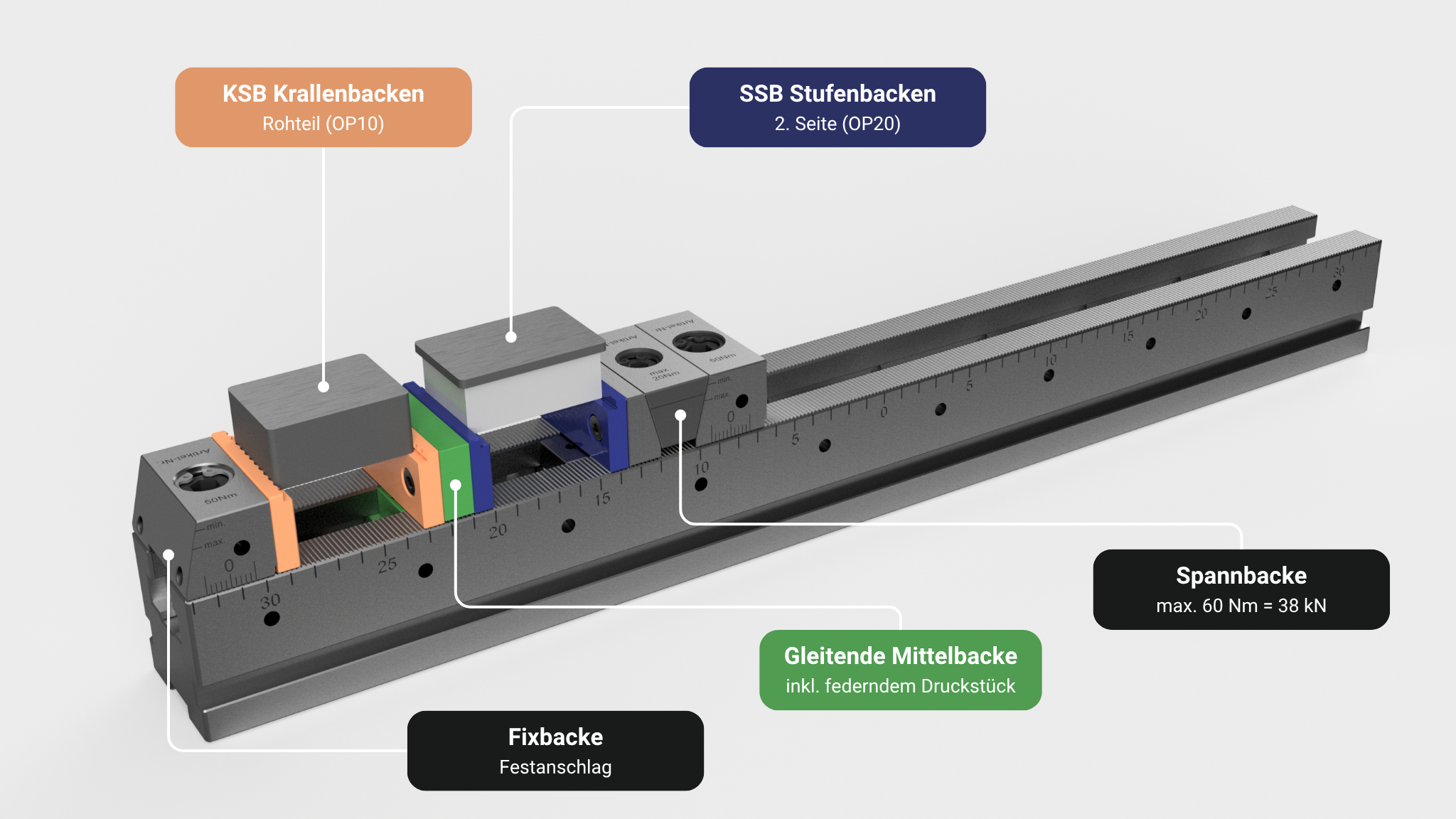

Mehrfachspanner MMS-772-SVF-A 72

Unsere Mehrfachspanner MMS-772-SVF-A 72 eignen sich für kosteneffizientes Produzieren von parallelen Werkstücken. In unserer Produktionsstätte arbeiten 25 motivierte Mitarbeiter/innen, die das Know-how in unserem hochtechnischen Geschäftsfeld mitbringen und Ihre Werkstücke mit Sorgfalt bearbeiten. Das Schleif-Tec-Team ist top motiviert und spezialisiert um diverse Präzisionsteile. Unsere Facharbeiter/innen bearbeiten durch Zerspanung und Präzisionsschleifen vielfältigste Werkstücke. Der Produktionsstandort befindet sich im Vierländereck [Deutschland, Liechtenstein, Österreich, Schweiz] mitten im Rheintal.

Aus Interesse an ständiger Verbesserung eines Produktionsprozesses wurden von uns eigene hochqualitative Mehrfachspanner MMS-772-SVF-A 72 entwickelt, welche wir auf unseren eigenen CNC-Bearbeitungszentren im Einsatz haben. Die Mehrfachspanner MMS-772-SVF-A 72 sind für den Einsatz konzipiert, um beim produzieren neue Zeitvorteile zu erhalten und die Effizienz nachhaltig zu steigern. Durch Spannen von vielfachen Werkstücken auf einer Leiste, können diese innerhalb eines Produktionsprozesses/Zyklus abgearbeitet werden. Nach erfolgreicher Testphase möchten wir unsere Eigenprodukte auch anderen Produktionsunternehmen zugänglich machen, damit sich diese besser auf andere Herausforderungen im Produktionsprozess konzentrieren können.

Funktionalität

Mit unserem Mehrfachspanner MMS-772-SVF-A 72 ist es möglich absolut sichere Spannverhältnisse zu erhalten. Die Mehrfachspanner MMS-772-SVF-A 72 sind 60° HRC gehärtet und ermöglichen deswegen eine sehr starke Belastung und bringen eine lange Lebensdauer mit sich. Selbst schwere Zerspanung ist unter diesen Voraussetzungen möglich.

Herstellung

Alle unsere Mehrfachspanner MMS-772-SVF-A 72 werden vollständig in Vorarlberg hergestellt. In unserem hochmodernen Produktionsbetrieb in Götzis werden 100% der Teile mit höchster Sorgfalt hergestellt. Sonderanfragen sind gerne Willkommen und können gerne auf der Kontaktseite angefragt werden. Ihre Anfragen werden dann innerhalb von ein paar Tagen bearbeitet. In deren Korrespondenz finden Sie dann Informationen bezüglich Machbarkeit, Liefertermin und Preise.

Zusätzliche Informationen

Gewicht 10 kg
Modell

, , , , , , , , , , , , , , , , , , , , , , , ,

MMS Grundkörper

Länge in Millimeter

, , , ,

Breite in Millimeter

72

MMS Fix-Backe

Breite

72mm

MMS Spann-Backe

Breite

72mm

Krallenbacke für MMS-72

Modell

Stufenbacke für MMS-72

Modell

Gleitende Backe für MMS-72

Modell

WSA Werkstückanschlag

Modell

Bezeichnung Datei
Bedienungsanleitung PDF
Quickstartguide PDF
CAD-Daten MMS-50 STEP
CAD-Daten MMS-72 STEP
