Zentrischspanner 125
ZMMS5020-REVERSE_4xKSB50-15.5_1
ZMMS Zentrischspanner 125 mit Stufebacke
ZMMS Zentrischspanner 125 Grundkörper
ZMMS Zentrischspanner 125 Linke Backe
ZMMS Zentrischspanner 125 Stufenbacke
ZMMS Zentrischspanner 125 rechte Backe
ZMMS Zentrischspanner 125 Mittelbacke
ZMMS Zentrischspanner 125 Spindel

Zentrischspanner ZMMS-125 (Q2 2021)

435.002,240.00 exkl. MwSt.

  • Erhältlich ab Q3 2020
  • Sichere Spannverhältnisse bis zu 35kN
  • Genauigkeit: 0.01mm
  • Oberflächengehärtet auf 60° HRC
  • Zweitseitenbearbeitung mittels umkehrbaren Stufenbacken
  • Optional: Gleitende Mittelbacke
  • Optional: Krallenbacken mit Niederzugeffekt ohne Vorprägen
  • Optional: Stufenbacken
  • Spannbereich: 0 – 239mm
  • Hergestellt in Österreich
Clear
Artikelnummer Bezeichnung Länge Breite Höhe max. Spannbereich
ZMMS-12530-100-B20 Zentrischspanner 12530 mit Stufenbacken 300mm 125mm 115mm 0 – 239mm
ZMMS-125-300-GK Zentrischspanner 12530 Grundkörper 300mm 125mm 72mm
ZMMS-125-B20-L Stufenbacke Links 125mm
ZMMS-125-B20-M Stufenbacke Mitte (gleitend) 125mm
ZMMS-125-B20-R Stufenbacke Rechts 125mm
ZMMS-125-B01-M Spannbacke Mitte (gleitend) 125mm
ZMMS-125-300-GS Gewindespindel 343mm
KSB125 Krallenbacken (Aufsatzbacken)
SSB125 Stufenbacken (Aufsatzbacken)





2-4 Werktage Lieferzeit in ganz Europa





Ab €250,00 versandkostenfrei in ganz Europa





30 Tage Rückgaberecht



Zentrischspanner ZMMS-125

Unsere Zentrischspanner ZMMS-125 eignen sich für kosteneffizientes Produzieren von parallelen Werkstücken. In unserer Produktionsstätte arbeiten 25 motivierte Mitarbeiter/innen, die das Know-how in unserem hochtechnischen Geschäftsfeld mitbringen und Ihre Werkstücke mit Sorgfalt bearbeiten. Das Schleif-Tec-Team ist top motiviert und spezialisiert um diverse Präzisionsteile. Unsere Facharbeiter/innen bearbeiten durch Zerspanung und Präzisionsschleifen vielfältigste Werkstücke. Entweder direkt aus der Lohnfertigung oder auch Eigenprodukte werden bearbeitet. Der Produktionsstandort befindet sich im Vierländereck [Deutschland, Liechtenstein, Österreich, Schweiz] mitten im Rheintal.

Aus Interesse an ständiger Verbesserung eines Produktionsprozesses wurden von uns eigene hochqualitative Zentrischspanner ZMMS-125 entwickelt, welche wir auf unseren eigenen CNC-Bearbeitungszentren im Einsatz haben. Die Zentrischspanner ZMMS-125 sind für den Einsatz konzipiert, um beim produzieren neue Zeitvorteile zu erhalten und die Effizienz nachhaltig zu steigern. Nach erfolgreicher Testphase möchten wir unsere Zentrischspanner ZMMS-125 auch anderen Produktionsunternehmen zugänglich machen, damit sich diese besser auf andere Herausforderungen im Produktionsprozess konzentrieren können.

Konfigurationen

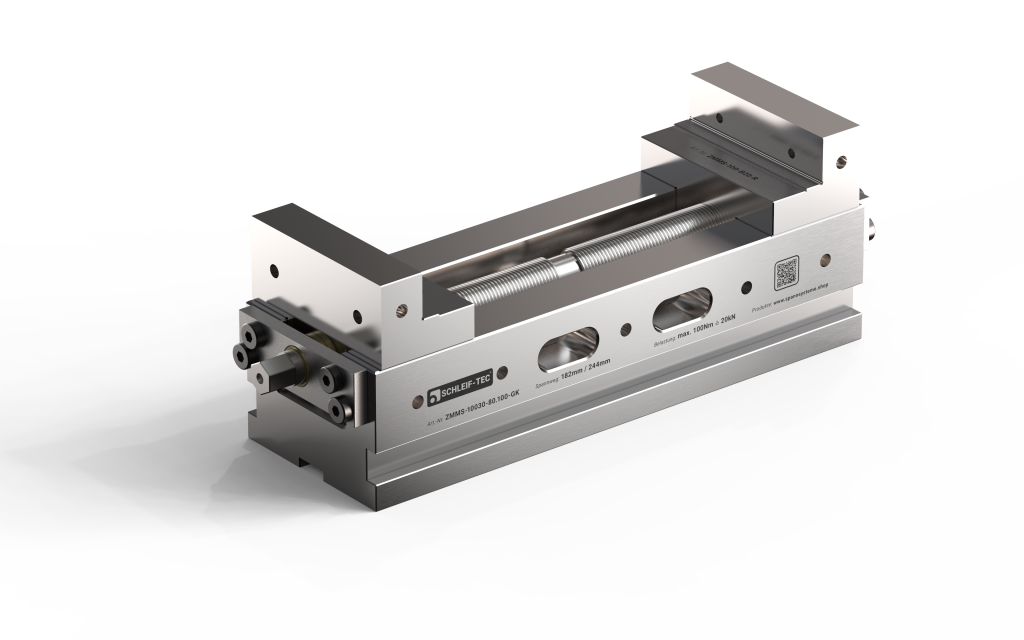

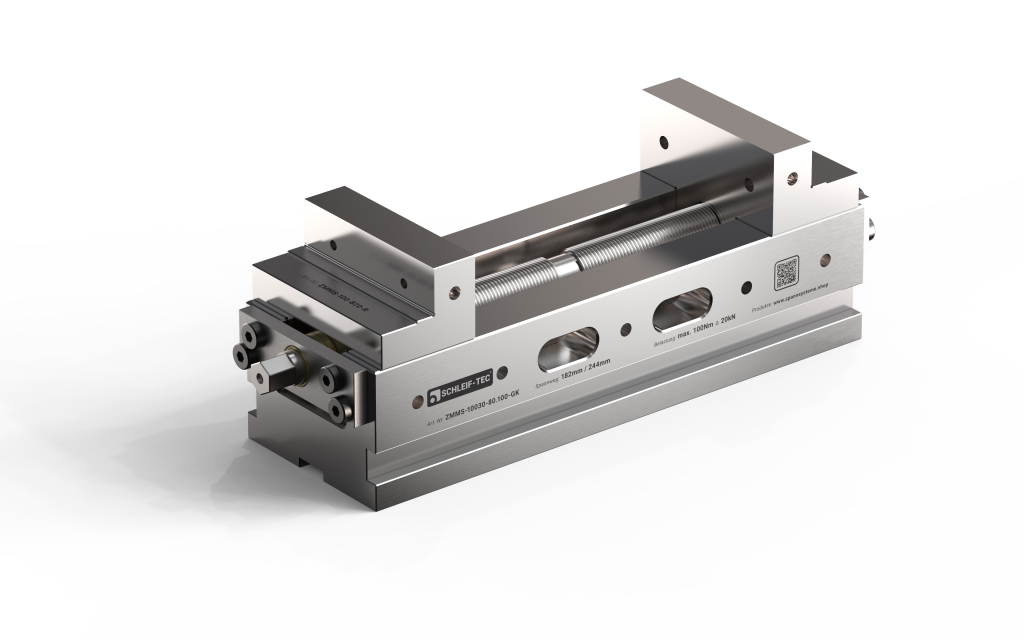

Zentrischspanner Standard und mit umgekehrten Backen

Zentrischspanner mit umgekehrten Backen
Zentrischspanner mit umgekehrten Backen

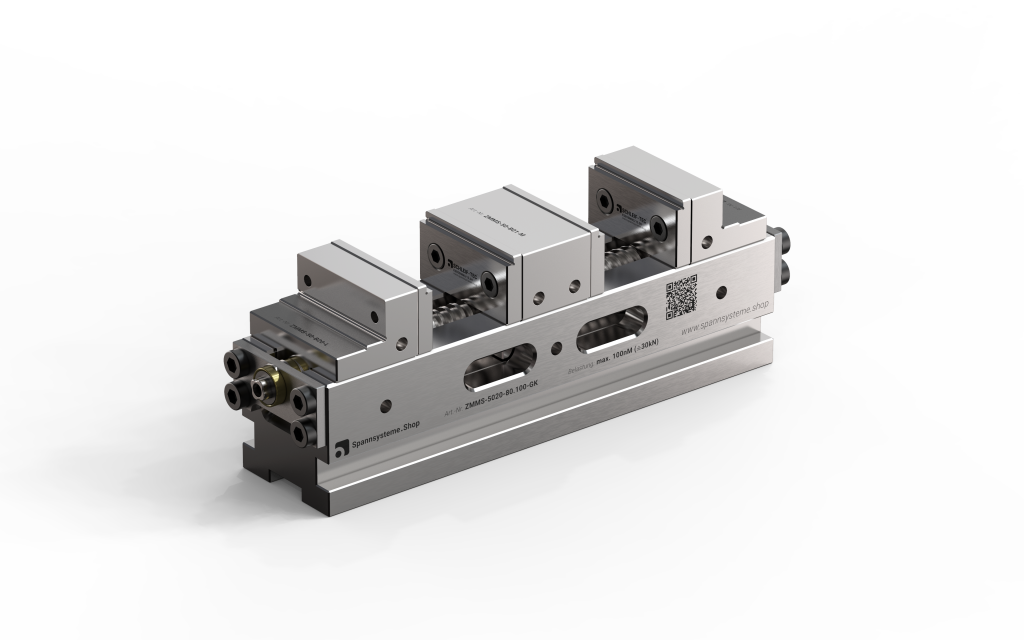

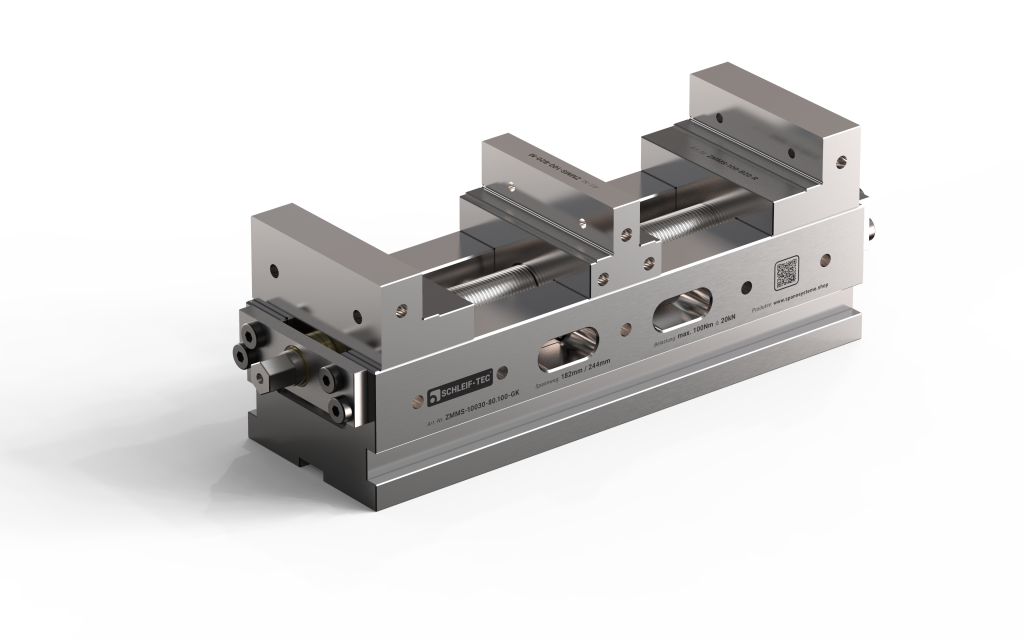

Zentrischspanner mit Mittelbacke (Spannbacke & Stufenbacke)

Zentrischspanner mit umgekehrten Backen
Zentrischspanner mit umgekehrten Backen

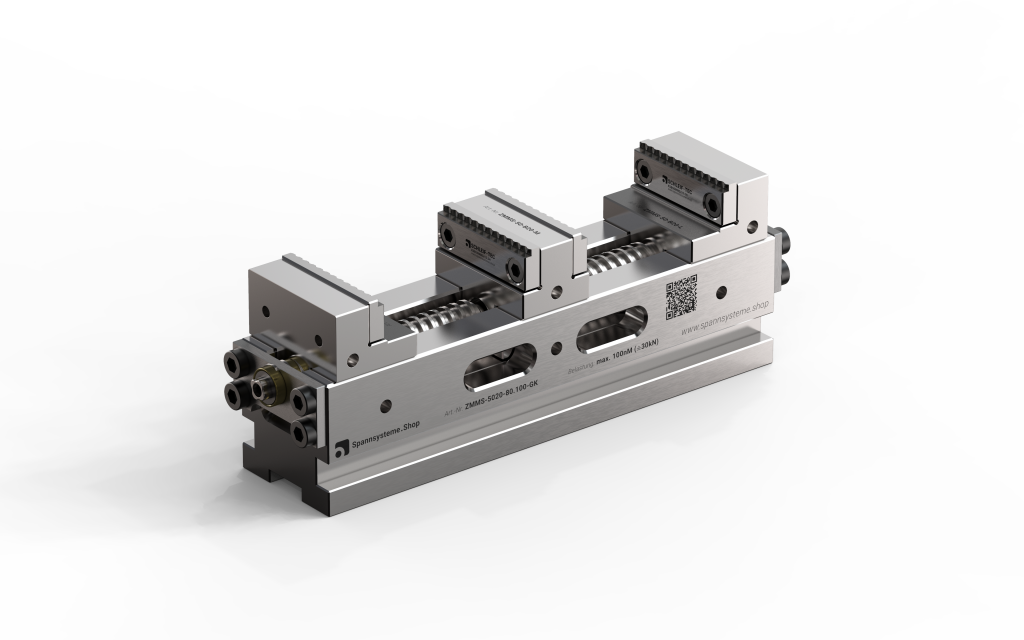

Zentrischspanner mit Aufsatzbacken (Krallen- und Stufenbacken)

Zentrischspanner mit umgekehrten Backen
Zentrischspanner mit umgekehrten Backen

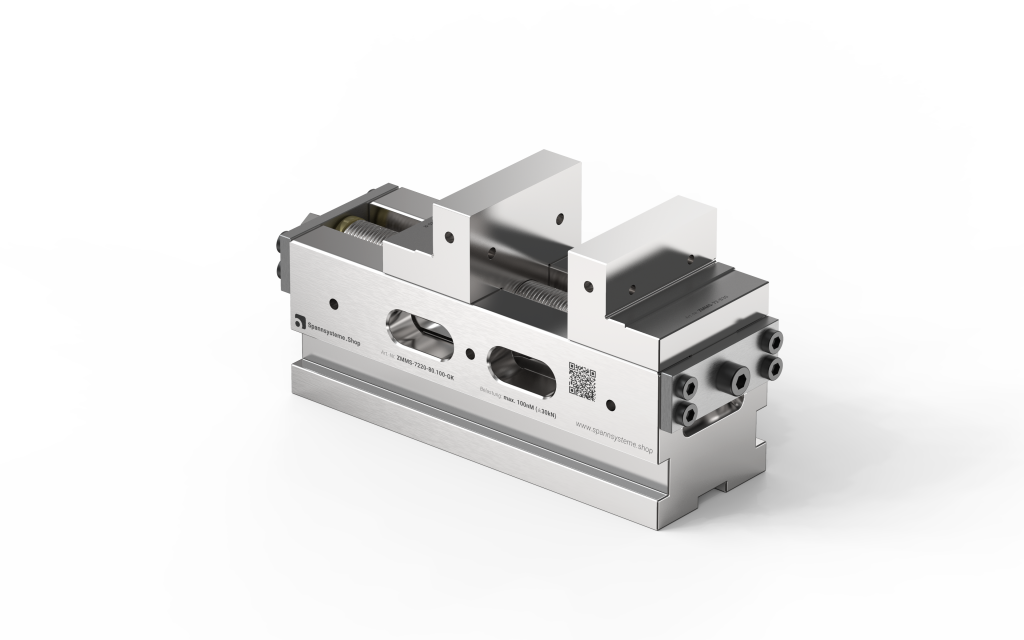

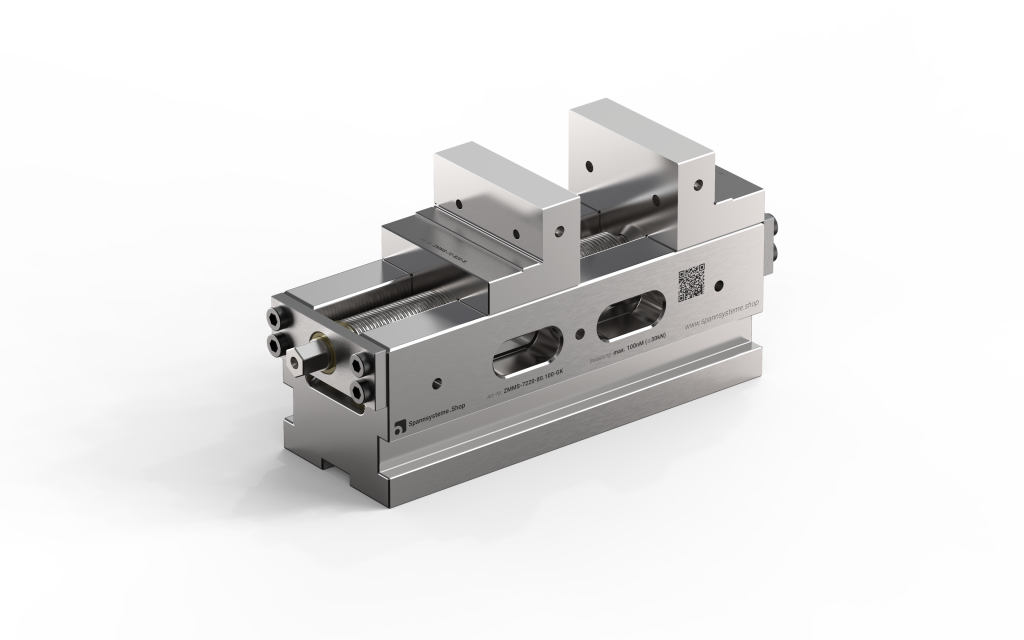

Zentrischspanner mit fixer Backe

Zentrischspanner mit umgekehrten Backen
Zentrischspanner mit umgekehrten Backen

Funktionalität

Mit unserem Zentrischspanner ZMMS-125 ist es möglich absolut sichere Spannverhältnisse erhalten. Gepaart mit unseren Aufsatzbacken wie Krallenbacken, lassen sich Rohteile mit Leichtheit ohne Vorprägen spannen. Unsere Zentrischspanner ZMMS-125 sind 60° HRC gehärtet und ermöglichen deswegen eine sehr starke Belastung und bringen eine lange Lebensdauer mit sich. Selbst schwere Zerspanung ist unter diesen Voraussetzungen möglich.

Herstellung

Alle unsere Zentrischspanner ZMMS-125 werden vollständig in Vorarlberg hergestellt. In unserem hochmodernen Produktionsbetrieb in Götzis werden 100% der Teile mit höchster Sorgfalt hergestellt. Sonderanfragen sind gerne Willkommen und können gerne auf der Kontaktseite angefragt werden. Ihre Anfragen werden dann innerhalb von ein paar Tagen bearbeitet. In deren Korrespondenz finden Sie dann Informationen bezüglich Machbarkeit, Liefertermin und Preise.



Zusätzliche Information

Gewicht 10 kg
Modell

, , , , , ,





2-4 Werktage Lieferzeit in ganz Europa





Ab €250,00 versandkostenfrei in ganz Europa





30 Tage Rückgaberecht
