Jede Minute, die eine CNC-Maschine stillsteht, kostet Geld. Wer Werkstücke einzeln einspannt, umrüstet und ausrichtet, verschenkt täglich wertvolle Maschinenzeit — besonders in der Serienfertigung. Der MMS Mehrfachspanner SVF von SCHLEIF-TEC löst genau dieses Problem: Statt jeden Rüstvorgang einzeln durchzuführen, spannen Sie mehrere Werkstücke gleichzeitig — sicher, reproduzierbar und ohne Kompromisse bei Präzision oder Stabilität.
Was ist der MMS Mehrfachspanner SVF?
Der MMS Mehrfachspanner SVF ist ein modulares Spannsystem für CNC-Bearbeitungszentren, das SCHLEIF-TEC speziell für die Serienfertigung paralleler Werkstücke entwickelt hat. Alle Komponenten fertigt SCHLEIF-TEC zu 100 % in Götzis, Vorarlberg — gehärtet, allseitig geschliffen und auf höchste Maßhaltigkeit geprüft.
Die Produktgruppe umfasst aktuell zwei Hauptgrößen:
- MMS-50 (Breite 50 mm) — ab € 988,00 exkl. MwSt.
- MMS-72 (Breite 72 mm) — ab € 1.086,00 exkl. MwSt.
- Sonderlösungen auf Anfrage
Alle Varianten teilen dieselben Qualitätsmerkmale: einseitige Nullpunktorientierung, profil-geschliffene Verzahnung (Härtewachstum eliminiert), Oberflächenhärte 60 HRC.
Wie funktioniert der MMS Mehrfachspanner?
Der Bediener positioniert die Werkstücke entlang der Längsachse des Spanners und fixiert sie kraftschlüssig über die beweglichen Spannbacken. Der entscheidende Vorteil gegenüber konventionellen Schraubstöcken: Mit einer einzigen Aufspannung werden alle Werkstücke im selben Maschinendurchlauf bearbeitet — wie viele das sind, hängt dabei von Werkstückgröße und verfügbarer Tischbelegung ab.
Die einseitige Nullpunktorientierung stellt zudem sicher, dass das erste Werkstück immer auf dieselbe Referenzfläche trifft — unabhängig davon, wie viele Einheiten in Reihe folgen. Dadurch eignet sich der MMS besonders für Operationen, bei denen Wiederholgenauigkeit direkt die Ausschussrate beeinflusst.
Technische Kenndaten im Überblick:
| Merkmal | Wert |
| Wiederholgenauigkeit | ±0,01 mm |
| Oberflächenhärte | 60 HRC |
| Nullpunktorientierung | einseitig |
| Verzahnung | profil-geschliffen |
| Fertigung | 100 % Österreich |
Typische Anwendungsfälle
Serienbearbeitung prismatischer Rohlinge: Aluminium-, Stahl- oder Kunststoffrohlinge gleicher Größe lassen sich reihenweise einspannen und in einem Durchlauf auf mehreren Seiten bearbeiten — ideal also für 3- und 4-Achs-Zentren.

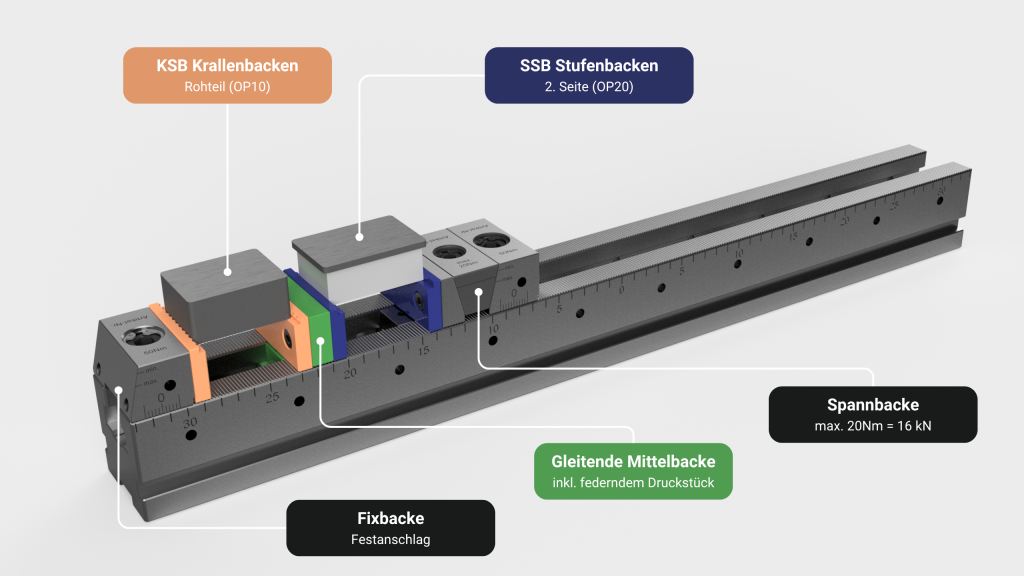

Spannen mit KSB Krallenbacken: Für Werkstücke mit unregelmäßigen Konturen, Rohteile oder Gussteile bieten KSB Krallenbacken die passende Lösung. Sie greifen formschlüssig in die Oberfläche und ermöglichen dadurch sicheres Spannen auch dort, wo glatte Spannflächen fehlen.
Spannen mit SSB Stufenbacken: Werkstücke mit Absätzen, Freistichen oder gestuften Auflageflächen hält der MMS zuverlässig über SSB Stufenbacken. Diese passen sich der Werkstückgeometrie an und erlauben außerdem eine tiefe Einspannung für schwere Zerspanung.
Kombination mit Niederzugspannern: .In Verbindung mit den passenden NZSP Niederzugspannern — erhältlich für MMS-50 und MMS-72 — ermöglicht der MMS zudem schwere Zerspanungsoperationen mit geringem Materialverlust. Einspanntiefen ab 2,5 mm durch den Niederzugeffekt reichen dabei für die meisten Anwendungen aus.
5-Seiten-Bearbeitung: Da die Werkstücke von oben frei zugänglich bleiben und der Spanner flach baut, eignet sich das System außerdem gut für die 5-Seiten-Bearbeitung in einem einzigen Setup.
MMS Mehrfachspanner vs. konventioneller Maschinenschraubstock
| Merkmal | Maschinenschraubstock | MMS Mehrfachspanner SVF |
| Werkstücke je Rüstvorgang | 1 | mehrere (abhängig von Werkstückgröße) |
| Rüstzeit | hoch | deutlich reduziert |
| Wiederholgenauigkeit | abhängig vom Bediener | ±0,01 mm systemseitig |
| Erweiterbarkeit | nein | modular in Länge & Breite |
| Geeignet für Serienfertigung | bedingt | ja |
| Fertigung/Herkunft | meist Asien | Österreich |
Passendes Zubehör
Das MMS-System ist gezielt auf Erweiterbarkeit ausgelegt. Folgendes Zubehör ist direkt im Shop erhältlich:
- KSB Krallenbacken — für unregelmäßige Werkstücke, Gussteile und Brennteile
- SSB Stufenbacken — für Werkstücke mit Absätzen oder Freistichen
- PSB Prismabacken — für runde und zylindrische Teile
- NZSP Niederzugspanner — für sichere Spannverhältnisse bei schwerer Zerspanung
- WSA Werkstückanschlag — für definierte Längspositionierung
FAQ
Für welche Maschinentypen ist der MMS Mehrfachspanner geeignet? Der MMS SVF ist für alle gängigen CNC-Bearbeitungszentren mit T-Nut-Tisch geeignet. Sonderanfertigungen für spezifische Maschinenaufnahmen sind auf Anfrage möglich.

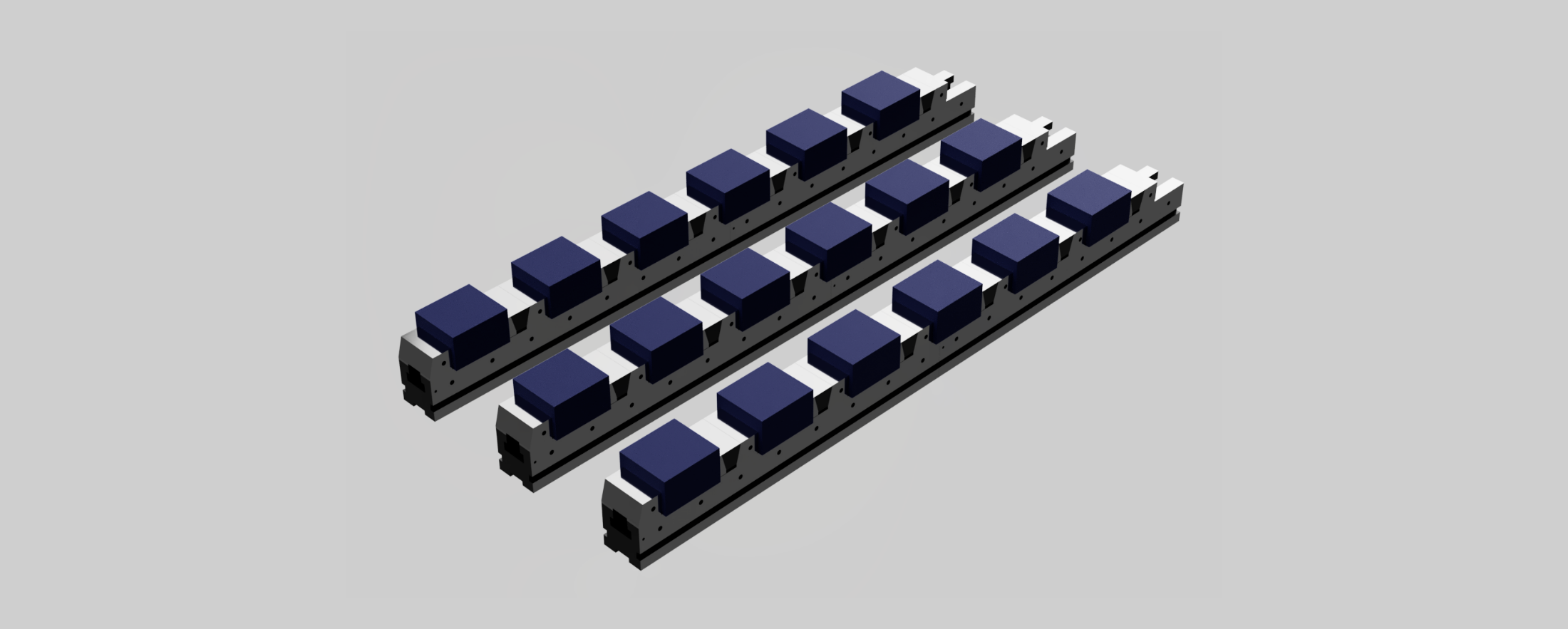

Wie viele Werkstücke kann ich gleichzeitig spannen? Das hängt von der Werkstückgröße und der verfügbaren Tischfläche ab. Durch den modularen Aufbau in Länge und Breite lassen sich mehrere MMS-Einheiten kombinieren, um die Belegung optimal auszunutzen.

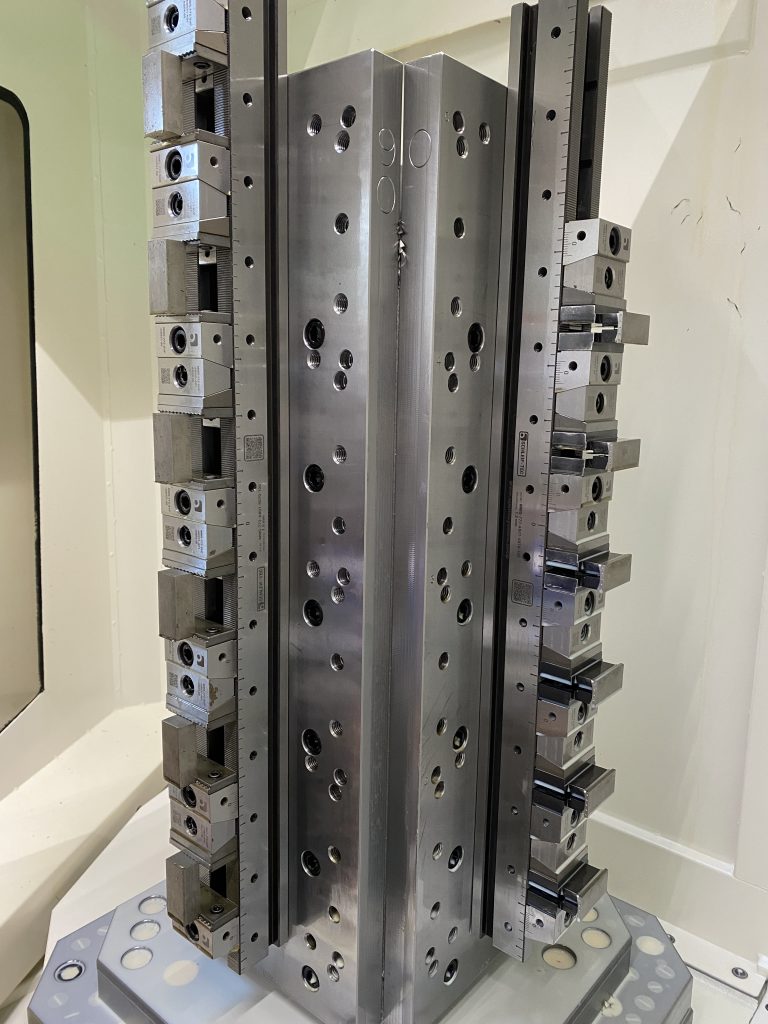

Kann ich mehrere MMS-Einheiten kombinieren? Ja. Der modulare Aufbau erlaubt die Reihung mehrerer Einheiten sowohl in Längs- als auch in Querrichtung — je nach verfügbarer Tischfläche und Werkstückgröße.
Wie hoch ist die maximale Spannkraft? Durch die 60-HRC-Härtung und die profil-geschliffene Verzahnung ist der MMS für schwere Zerspanung ausgelegt. Genaue Kraftangaben für Ihre Anwendung teilen wir auf Anfrage gerne mit.
Sind Sondermaße erhältlich? Ja. SCHLEIF-TEC fertigt Sonderlösungen auf Anfrage. Anfragen werden innerhalb weniger Tage mit Aussagen zu Machbarkeit, Liefertermin und Preis beantwortet.
Wie lange ist die Lieferzeit? Standardvarianten sind ab Lager lieferbar. Bitte aktuelle Verfügbarkeit direkt im Shop oder über das Kontaktformular anfragen.
Fazit
Der MMS Mehrfachspanner SVF ist kein generisches Zukaufteil — SCHLEIF-TEC hat ihn im eigenen Betrieb entwickelt und setzt ihn täglich auf den eigenen CNC-Bearbeitungszentren ein. Wer Serienfertigung betreibt und Maschinennebenzeiten ernsthaft reduzieren will, findet daher hier ein Spannsystem, das technisch und wirtschaftlich überzeugt.
