KSB50MMS/25.5H
Krallenbacken Index Maße
Krallenbacken in Okuma

Krallenbacken für MMS/ZMMS

30,0094,80 exkl. MwSt.

  • Passend zu MMS Mehrfachspannern
  • Passend zu ZMMS Zentrischspanner
  • Sichere Spannverhältnisse, selbst bei Einspanntiefen von 2.5 mm durch Niederzugeffekt
  • Schwere Zerspanung mit geringem Materialverlust am Werkstück möglich
  • 5-Seiten-Bearbeitung in einer einzelnen Aufspannung ohne Vorprägung
  • Oberflächengehärtet auf 60° HRC und allseitig geschliffen
  • Hergestellt in Österreich. Verkaufseinheit: 1 Stück
Filter löschen
Artikelnummer A B C D E Einspanntiefe/Auflage
KSB125ZMMS/43H 124.8 43 20.85 64 Ø15/Ø8.5 2.5 mm / 2.0 mm
KSB125ZMMS/24H 124.8 24 8 54 Ø11/Ø6.5 2.5 mm / 2.0 mm
KSB100ZMMS/43H 99.8 43 20.85 64 Ø15/Ø8.5 2.5 mm / 2.0 mm
KSB100ZMMS/24H 99.8 24 8 54 Ø11/Ø6.5 2.5 mm / 2.0 mm

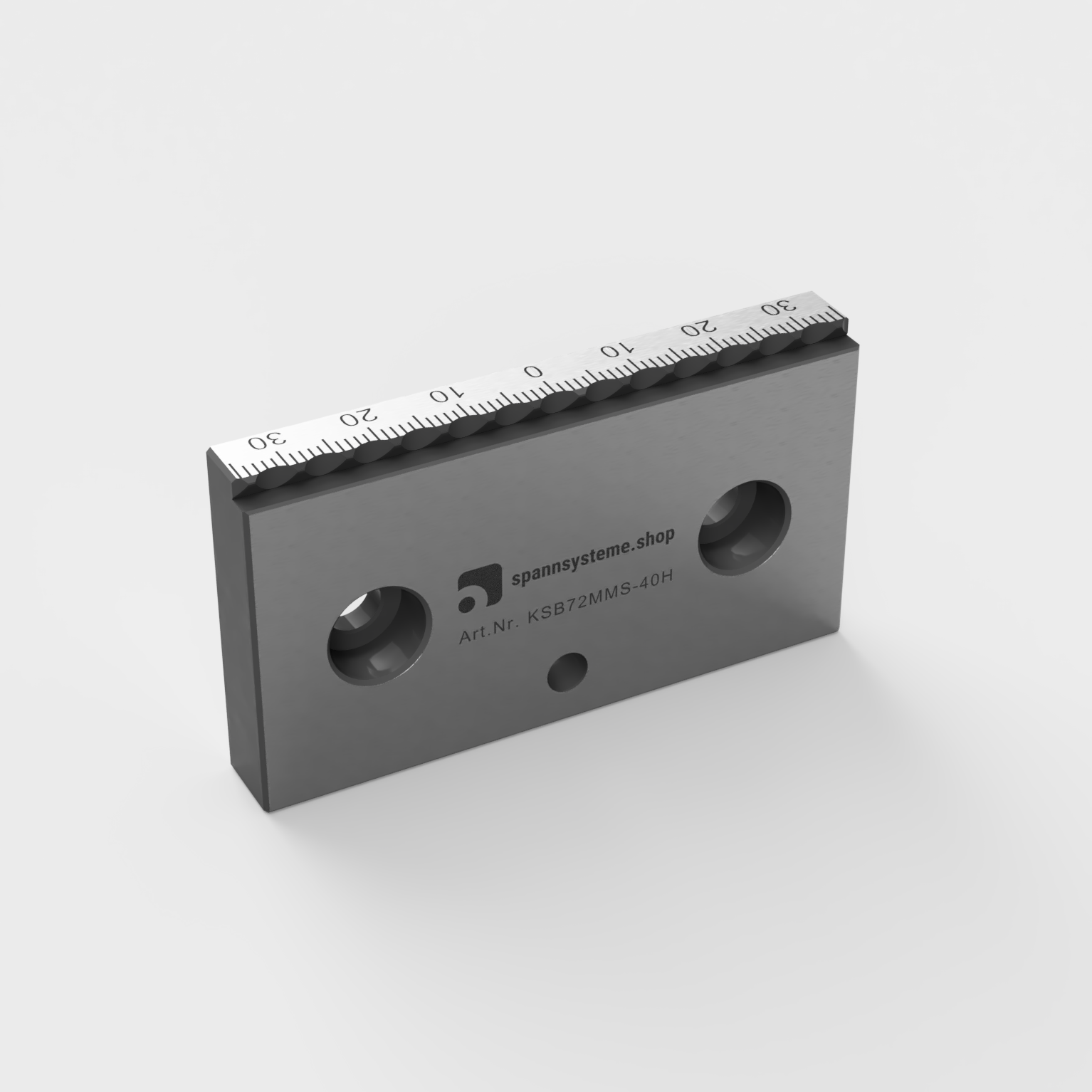

KSB72MMS/40H 71.8 40 18.45 44 Ø11/Ø6.5 2.5 mm / 2.0 mm
KSB72ZMMS/24H 71.8 24 6.5 38 Ø10/Ø5.5 2.5 mm / 2.0 mm
KSB50MMS/25.5H 49.6 25.5 12.2 30 Ø9/Ø5.5 2.5 mm / 2.0 mm
KSB50ZMMS/15.5H 49.6 15.5 6 38 Ø9/Ø5.5 2.5 mm / 2.0 mm





2-4 Werktage Lieferzeit in ganz Europa





30 Tage Rückgaberecht



Krallenbacken für MMS/ZMMS

Unsere Aufsatz-/Krallenbacken für MMS/ZMMS eignen sich für kosteneffizientes Produzieren von unregelmäßigen und parallelen Werkstücken. In unserer Produktionsstätte arbeiten 25 motivierte Mitarbeiter/innen, die das Know-how in unserem hochtechnischen Geschäftsfeld mitbringen und Ihre Werkstücke mit Sorgfalt bearbeiten. Das Schleif-Tec-Team ist top motiviert und spezialisiert um diverse Präzisionsteile. Unsere Facharbeiter/innen bearbeiten durch Zerspanung und Präzisionsschleifen vielfältigste Teile wie Krallenbacken. Der Produktionsstandort befindet sich im Vierländereck [Deutschland, Liechtenstein, Österreich, Schweiz] mitten im Rheintal.

Aus Interesse an ständiger Verbesserung eines Produktionsprozesses wurden von uns eigene hochqualitative Krallenbacken entwickelt, welche wir auf unseren CNC-Bearbeitungszentren im Einsatz haben. Die Aufsatz-/Krallenbacken für MMS/ZMMS sind für den Einsatz konzipiert, um beim produzieren neue Zeitvorteile zu erhalten und die Effizienz nachhaltig zu steigern. Nach erfolgreicher Testphase möchten wir unsere Klauenspannbacken auch anderen Produktionsunternehmen zugänglich machen, damit sich diese besser auf andere Herausforderungen im Produktionsprozess konzentrieren können.

Funktionalität

Mit unseren Aufsatz-/Krallenbacken für Mehrfachspanner (SVF) ist es möglich absolut sichere Spannverhältnisse bei unregelmäßigen Werkstücken, Guss oder Brennteilen zu erhalten. Unsere Krallenbacken sind 60° HRC gehärtet und ermöglichen deswegen eine sehr starke Belastung und bringen eine lange Lebensdauer mit sich. Selbst schwere Zerspanung ist unter diesen Voraussetzungen möglich. Weiters kann durch Einspanntiefen von 2.5mm ein geringer Materialverlust herbeigeführt werden. Ein großer Zeitvorteil bringt die 5-Seiten-Bearbeitung durch eine einzelne Aufspannung mit sich. Hier wäre ansonsten eine Umspannung notwendig und dies würde Arbeit und Zeit bedeuten welche nun eingespart werden können.

Herstellung

Alle unsere Aufsatz-/Krallenbacken für MMS/ZMMS werden vollständig in Vorarlberg hergestellt. In unserem hochmodernen Produktionsbetrieb in Götzis werden 100% der Teile mit höchster Sorgfalt hergestellt. Sonderanfragen sind immer gerne Willkommen und können gerne auf der Kontaktseite angefragt werden. Ihre Anfragen werden dann innerhalb von ein paar Tagen bearbeitet. In deren Korrespondenz finden Sie dann Information bezüglich Machbarkeit, Liefertermin und Preise.

Zusätzliche Informationen

Modell

, , , , , , ,





2-4 Werktage Lieferzeit in ganz Europa





30 Tage Rückgaberecht
